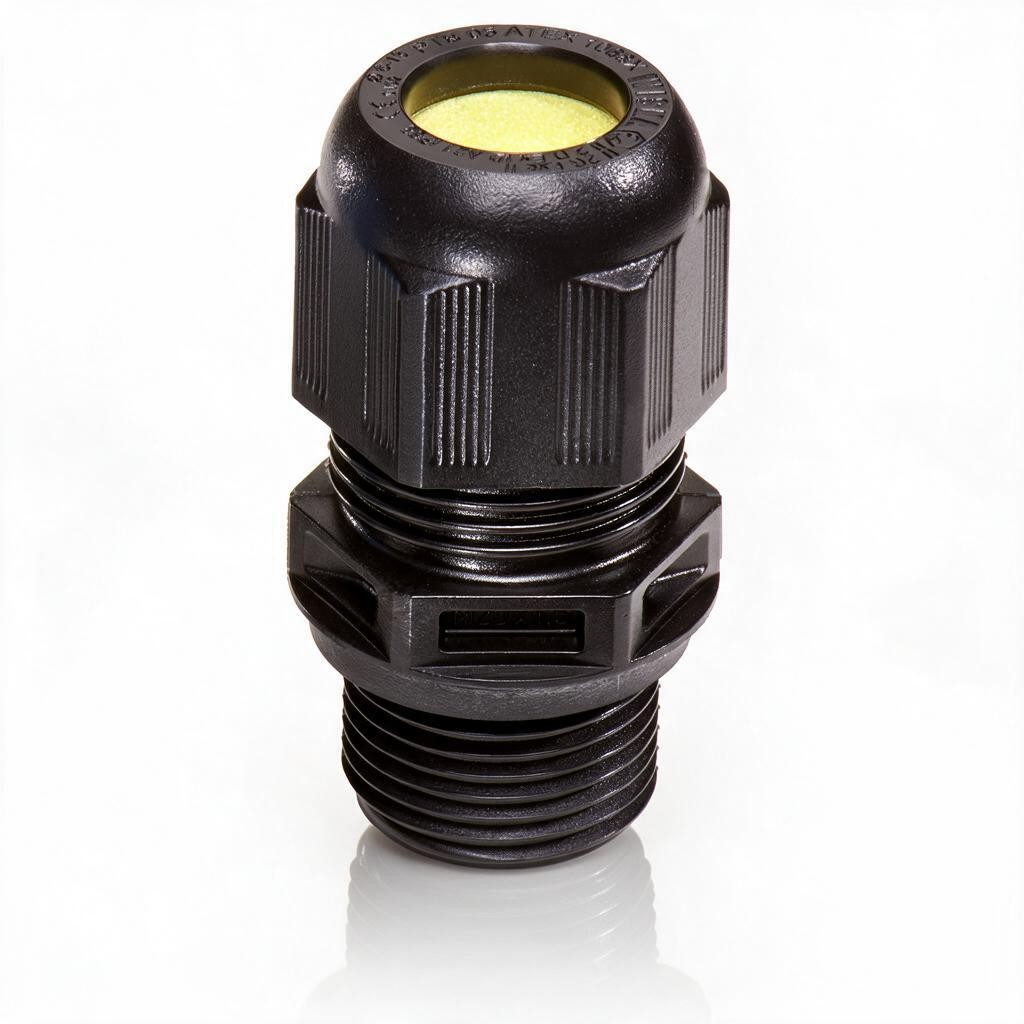

ESKE/1-L-e 25 WISKA 加长型增安型防爆电缆接头
产品特点
WISKA ESKE/1-L-e 25 是 SPRINT 系列中面向厚面板增安型防爆场景设计的加长型聚酰胺电缆接头。凭借 15 mm 加长螺纹与 SPRINT 快装结构，它在石油化工、海洋平台、制药厂等需要严格防爆等级的工业环境中，为电缆引入提供了安全、高效且可重复操作的密封方案。以下将按实际安装流程，逐步说明如何正确选型与施工。
第一步：确认安装环境与防爆区域等级
在选型之前，首先需要明确设备安装区域所属的防爆分区。ESKE/1-L-e 25 通过了 ATEX 与 IECEx 双重认证，防爆等级覆盖 Ex eb（增安型）与 Ex tb（粉尘防爆外壳保护型），适用于 Zone 1/Zone 2 气体环境以及 Zone 21/Zone 22 粉尘环境。
确认现场是否存在腐蚀性气体、高湿度或机械振动等额外应力因素。聚酰胺（PA）材质本身具备优异的耐化学腐蚀性能，EPDM 密封垫则提供了宽广的介质适应性，可在 -40°C 至 +100°C 范围内长期稳定工作。
提示：若安装区域同时存在气体与粉尘爆炸风险，ESKE/1-L-e 系列的 Ex eb + Ex tb 双认证可一站式覆盖，无需分别选型。
第二步：核对面板厚度与螺纹匹配
ESKE/1-L-e 25 采用 M 25×1.5 公制细牙螺纹，加长螺纹长度为 15 mm，专为厚面板（如 6–12 mm 钢板或等效厚度玻璃钢面板）设计。安装前需测量面板实际厚度，确保螺纹有效啮合长度满足防爆接头的拧紧力矩要求。
| 参数 | 数值 |
|---|---|
| 螺纹规格 | M 25×1.5 |
| 加长螺纹长度 | 15 mm |
| 对边宽度（SW） | 29 mm |
| 总长度（TL） | 43 mm – 51 mm |
面板开孔直径应与螺纹公称直径匹配（约 25 mm），开孔边缘需平整无毛刺，以保证密封垫均匀受压。
第三步：选择电缆并确认直径范围
ESKE/1-L-e 25 的夹紧范围为 10 mm 至 17 mm，可覆盖大多数工业动力电缆与控制电缆的外径。选型时需实测电缆外径（含护套），确保落在该区间内。
- 电缆外径 < 10 mm：密封垫无法充分压缩，可能导致 IP 等级下降
- 电缆外径 > 17 mm：无法穿入接头，需更换更大规格型号
- 电缆外径 10–17 mm：SPRINT 夹紧机构可自适应锁紧，确保 IP66/IP68 防护
提示：对于铠装电缆或外径偏上限的电缆，建议在穿入前去除外护套松散部分，确保夹紧面均匀接触。
第四步：SPRINT 快装操作
SPRINT 设计是 WISKA 该系列的核心优势——无需专用工具，徒手即可完成安装。具体操作步骤如下：
- 将锁紧螺母旋入接头主体至初始位置，确认 EPDM 密封垫已正确就位
- 将电缆从螺母端穿入，穿过密封垫与夹紧组件
- 将接头螺纹旋入面板开孔，用手初步拧紧后使用扳手紧固至推荐力矩
- 下压 SPRINT 锁紧机构，听到"咔嗒"声即表示夹紧到位
- 检查电缆是否被牢固锁定，轻拉确认无松动
整个过程通常不超过 2 分钟，相比传统防爆接头需要多步工具操作，SPRINT 设计可节省约 60% 的安装时间。
第五步：密封性能验证与日常维护
安装完成后，ESKE/1-L-e 25 可提供 IP66（强喷水防护）与 IP68（5 bar 压力下持续 30 分钟浸水防护）的双重防护等级。在关键应用场景中，建议进行以下验证：
- 目视检查：确认接头与面板贴合紧密，密封垫无外露变形
- 拉力测试：对电缆施加适度拉力，确认 SPRINT 夹紧机构锁定可靠
- 定期巡检：每 6–12 个月检查一次接头外观与密封状态，EPDM 垫在正常工况下寿命可达 10 年以上
灼热丝测试达到 750°C，满足 IEC 60695-11-10 标准要求，确保在电气故障引发过热时接头本身不会成为引燃源。
关于 WISKA 品牌与授权服务
WISKA 是德国领先的工业电缆接头与电气设备制造商，产品以高品质聚酰胺材料与严谨的防爆工程设计著称，广泛应用于全球石油化工、能源电力、轨道交通等领域。ESKE/1-L-e SPRINT 系列全部在德国原产工厂制造，每一批次均附有完整的质量检测报告与防爆认证文件。
上海恒湖电气科技有限公司作为 WISKA 中国区授权代理商，长期备有 ESKE/1-L-e 25（WISKA-No. 10103382）等常用规格的现货库存，提供原装正品保障、选型技术咨询与售后支持。如有批量采购或项目配套需求，欢迎联系获取报价与技术支持。
WISKA ESKE/1-L-e 25 是 SPRINT 系列中面向厚面板增安型防爆场景设计的加长型聚酰胺电缆接头。凭借 15 mm 加长螺纹与 SPRINT 快装结构，它在石油化工、海洋平台、制药厂等需要严格防爆等级的工业环境中，为电缆引入提供了安全、高效且可重复操作的密封方案。以下将按实际安装流程，逐步说明如何正确选型与施工。
第一步：确认安装环境与防爆区域等级
在选型之前，首先需要明确设备安装区域所属的防爆分区。ESKE/1-L-e 25 通过了 ATEX 与 IECEx 双重认证，防爆等级覆盖 Ex eb（增安型）与 Ex tb（粉尘防爆外壳保护型），适用于 Zone 1/Zone 2 气体环境以及 Zone 21/Zone 22 粉尘环境。
确认现场是否存在腐蚀性气体、高湿度或机械振动等额外应力因素。聚酰胺（PA）材质本身具备优异的耐化学腐蚀性能，EPDM 密封垫则提供了宽广的介质适应性，可在 -40°C 至 +100°C 范围内长期稳定工作。
提示：若安装区域同时存在气体与粉尘爆炸风险，ESKE/1-L-e 系列的 Ex eb + Ex tb 双认证可一站式覆盖，无需分别选型。
第二步：核对面板厚度与螺纹匹配
ESKE/1-L-e 25 采用 M 25×1.5 公制细牙螺纹，加长螺纹长度为 15 mm，专为厚面板（如 6–12 mm 钢板或等效厚度玻璃钢面板）设计。安装前需测量面板实际厚度，确保螺纹有效啮合长度满足防爆接头的拧紧力矩要求。
| 参数 | 数值 |
|---|---|
| 螺纹规格 | M 25×1.5 |
| 加长螺纹长度 | 15 mm |
| 对边宽度（SW） | 29 mm |
| 总长度（TL） | 43 mm – 51 mm |
面板开孔直径应与螺纹公称直径匹配（约 25 mm），开孔边缘需平整无毛刺，以保证密封垫均匀受压。
第三步：选择电缆并确认直径范围
ESKE/1-L-e 25 的夹紧范围为 10 mm 至 17 mm，可覆盖大多数工业动力电缆与控制电缆的外径。选型时需实测电缆外径（含护套），确保落在该区间内。
- 电缆外径 < 10 mm：密封垫无法充分压缩，可能导致 IP 等级下降
- 电缆外径 > 17 mm：无法穿入接头，需更换更大规格型号
- 电缆外径 10–17 mm：SPRINT 夹紧机构可自适应锁紧，确保 IP66/IP68 防护
提示：对于铠装电缆或外径偏上限的电缆，建议在穿入前去除外护套松散部分，确保夹紧面均匀接触。
第四步：SPRINT 快装操作
SPRINT 设计是 WISKA 该系列的核心优势——无需专用工具，徒手即可完成安装。具体操作步骤如下：
- 将锁紧螺母旋入接头主体至初始位置，确认 EPDM 密封垫已正确就位
- 将电缆从螺母端穿入，穿过密封垫与夹紧组件
- 将接头螺纹旋入面板开孔，用手初步拧紧后使用扳手紧固至推荐力矩
- 下压 SPRINT 锁紧机构，听到"咔嗒"声即表示夹紧到位
- 检查电缆是否被牢固锁定，轻拉确认无松动
整个过程通常不超过 2 分钟，相比传统防爆接头需要多步工具操作，SPRINT 设计可节省约 60% 的安装时间。
第五步：密封性能验证与日常维护
安装完成后，ESKE/1-L-e 25 可提供 IP66（强喷水防护）与 IP68（5 bar 压力下持续 30 分钟浸水防护）的双重防护等级。在关键应用场景中，建议进行以下验证：
- 目视检查：确认接头与面板贴合紧密，密封垫无外露变形
- 拉力测试：对电缆施加适度拉力，确认 SPRINT 夹紧机构锁定可靠
- 定期巡检：每 6–12 个月检查一次接头外观与密封状态，EPDM 垫在正常工况下寿命可达 10 年以上
灼热丝测试达到 750°C，满足 IEC 60695-11-10 标准要求，确保在电气故障引发过热时接头本身不会成为引燃源。
关于 WISKA 品牌与授权服务
WISKA 是德国领先的工业电缆接头与电气设备制造商，产品以高品质聚酰胺材料与严谨的防爆工程设计著称，广泛应用于全球石油化工、能源电力、轨道交通等领域。ESKE/1-L-e SPRINT 系列全部在德国原产工厂制造，每一批次均附有完整的质量检测报告与防爆认证文件。
上海恒湖电气科技有限公司作为 WISKA 中国区授权代理商，长期备有 ESKE/1-L-e 25（WISKA-No. 10103382）等常用规格的现货库存，提供原装正品保障、选型技术咨询与售后支持。如有批量采购或项目配套需求，欢迎联系获取报价与技术支持。
常见问题
本产品型号为 ESKE/1-L-E 25，为标准规格。
本产品防护等级为 IP66，可有效防止灰尘进入和强力喷水，适用于室内外各种严苛环境。
本产品通过ATEX、IECEx、ul、ul、ul、ul认证，符合国际工业标准。
是的，我们提供定制服务，可根据您的需求定制规格、颜色、开孔等。详情请咨询客服。
所有产品均提供 2 年质保，质保期内非人为损坏免费维修或更换。
