BC-AGQ-203015

产品概述

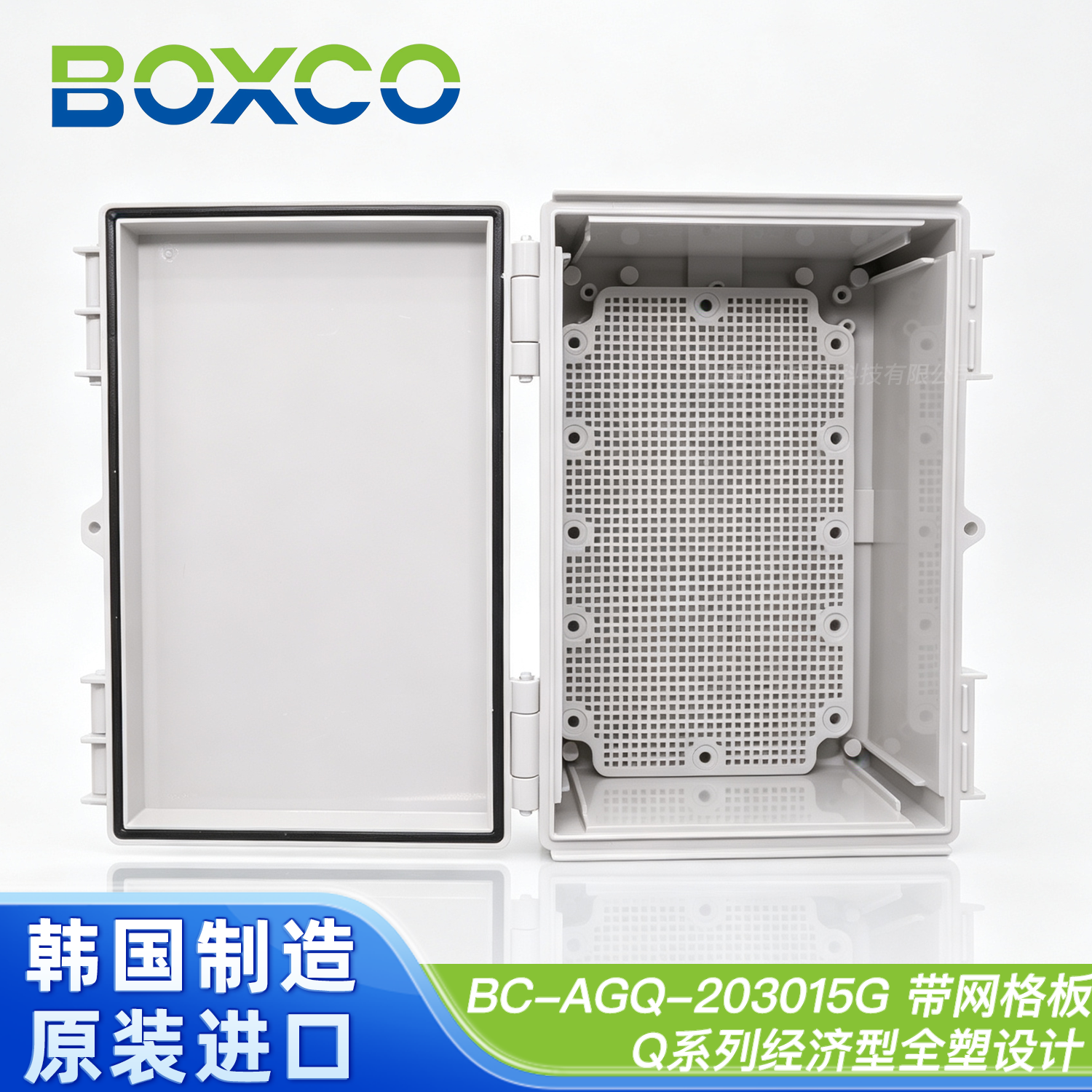

BC-AGQ-203015 是 BOXCO 韩国原装进口 Q系列铰链型接线盒，外形尺寸 200×300×150 mm，采用高强度 ABS 工程塑料一体注塑成型。铰链型翻盖结构使日常开合维护更加便捷，IP66/IP67 防护等级确保在粉尘、水溅、暴雨等恶劣工况下依然可靠密封，广泛应用于工厂自动化产线、机械设备电气控制、户外配电防护等严苛工业场景。

第一步：确认安装环境与安装方式

在正式安装前，请先确认现场环境是否满足本产品的使用条件：工作温度 -40°C ~ +120°C，存在粉尘、水溅或化学腐蚀风险。BC-AGQ-203015 的 IP66/IP67 防护等级可应对绝大多数严苛环境。安装方式支持壁挂式与导轨式两种，请根据现场设备布局选择合适的固定方式。

提示：若安装面为金属材质，建议加装绝缘垫片以避免接地回路干扰。

第二步：开孔与固定底座

根据产品底部安装孔位尺寸，在安装面上标记并钻孔。使用配套不锈钢螺钉将底座牢固固定，确保底座与安装面之间无间隙。进线口采用防水电缆接头（PG 制或 M 制），请根据实际线缆外径选择对应规格的接头。

• 开孔间距请参考产品外形尺寸 200×300 mm
• 螺钉扭矩建议 2.5 N·m，避免过紧导致 ABS 壳体应力开裂
• 预留至少 15 mm 的底部散热间距

第三步：布线与端子接线

打开铰链翻盖，将线缆经由防水接头引入盒内。盒内预留充足接线空间，可容纳标准端子排。接线时请注意区分动力线与信号线，保持合理间距以降低电磁干扰。接线完成后逐一检查端子紧固状态，确保无虚接、无松动。

提示：铰链翻盖支持单手操作，开盖角度可达 110°，方便双手同时进行接线作业。

第四步：密封与防护确认

接线完毕后，合上铰链翻盖并扣紧锁扣。检查盒体密封圈是否完全贴合壳体沟槽，确认无翘起或偏移。若现场环境为 IP67 等级要求（短时浸水），请额外确认电缆接头的锁紧螺母已拧至规定扭矩，并在 unused 进线口安装盲堵。

第五步：日常维护与定期检查

BC-AGQ-203015 的铰链型设计使日常维护极为便捷——无需拆卸任何螺钉，单手即可翻开盒盖完成巡检。建议每半年检查一次密封圈的弹性状态与壳体表面是否有紫外线老化痕迹。ABS 材料本身具备阻燃 V-0 等级与抗紫外线能力，正常使用条件下寿命可达 15 年以上。
